LD120NH水冷冷風型單元式空調機機組簡介及特點
1、簡介
杭井LD120NH水冷冷風型單元式空調機是井泉公司在多年生產柜機的基礎上*新升級的版本。機組外形采用流線型設計，外形美觀。具有制冷、制熱、除濕、加熱等功能，可實現對室內環境溫度的精確控制。廣泛適用于各種寫字樓、賓館，展覽館等場合。
2、產品特點
◆ 規格眾多
本系列設有3HP～100HP共19個規格。有風冷、水冷兩種冷卻方式，滿足客戶不同使用環境的需求。
◆ 設計靈活
有多種送回風方式，便于匹配組合。有新風引入功能，能夠有效改善空氣品質。適用于多種工程環境。
◆ 結構緊湊
機組結構緊湊、外型小巧，所有維護、保養均可正面進行，便于安裝、維護和調試。
◆ 品牌配件
主要制冷系統配件采用知名品牌產品，如高性能進口壓縮機，低噪音高效率離心式風機等，節能、性能可靠。
◆ 高效節能
殼管式冷凝器采用我司專利產品――高效換熱管，大大提高機組換熱效率。
◆ 多重保護
機組設有多重安全保護，如高低壓力、壓縮機過流、過載等，確保機組安全可靠。
◆ 特殊處理
根據使用場合的具體要求，機組可做防爆防腐處理。可廣泛用于石油、化工、冶金、軍工、醫藥等行業存在或可能存在ⅡA、ⅡB級,T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸性氣體混合物的1～2區場合。
3、執行標準
本產品執行國家標準：
① GB/T 17758-1999 《單元式空氣調節機》。
② GB 19576-2004《單元式空氣調節機能效限定值及能源效率等級》

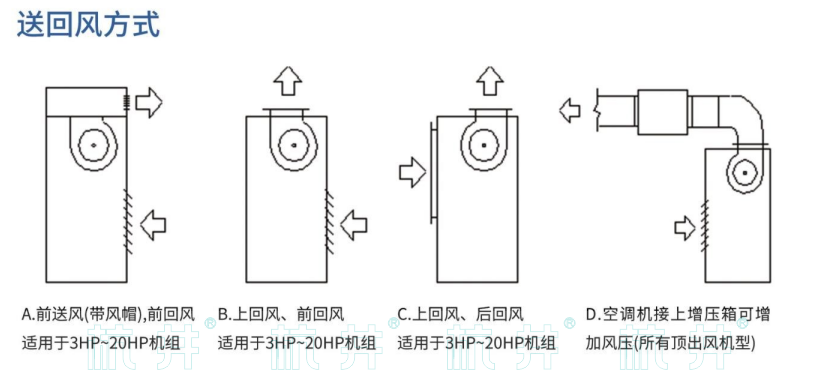

LD120NH水冷冷風型單元式空調機送回風方式

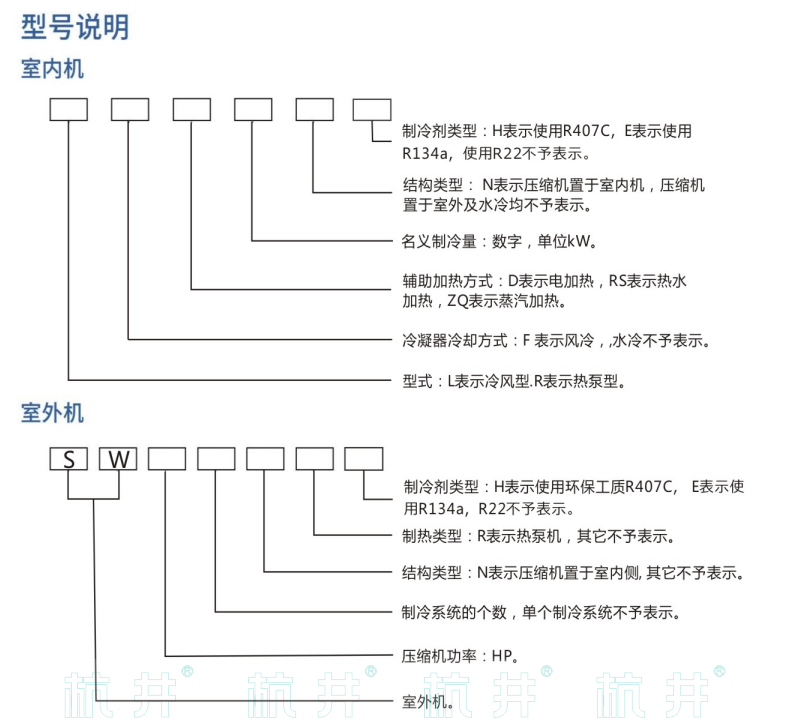

LD120NH水冷冷風型單元式空調機型號說明
例如：
(1) LF58N：制冷量為57.6kW的風冷冷風型單元式空調機，制冷劑為R22，壓縮機置于室內。
(2) RF34H：制冷量為33.6kW的風冷熱泵型單元式空調機，制冷劑為R407C，壓縮機置于室外。
(3) SW-10：表示壓縮機功率為10HP的風冷室外機，壓縮機置于室外。
(4) SW-(5×2)N：表示壓縮機功率為10HP(2個5HP系統)的風冷室外機，壓縮機置于室內。

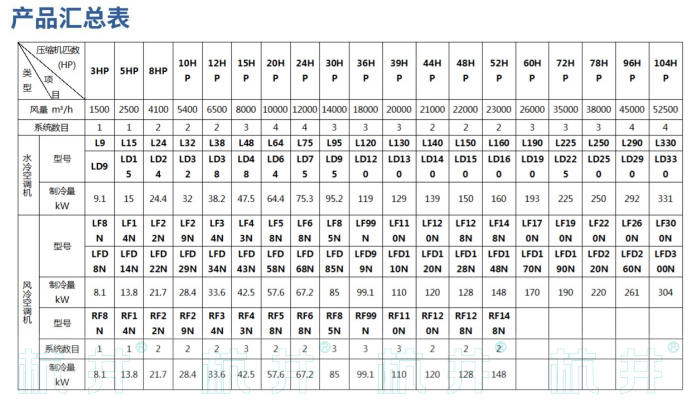

LD120NH水冷冷風型單元式空調機技術參數表

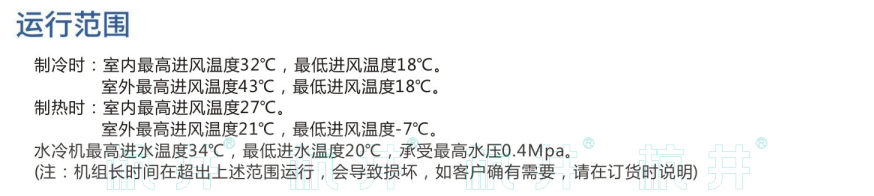

機組運行范圍
LD120NH水冷冷風型單元式空調機安裝注意事項
1、機組基礎可為混凝土或槽鋼基礎，一般應高于樓面50~100mm。基礎應能承受機組工作時的重量且水平固定。為防止機組振動，可根據機組重量選用隔振墊或隔振器。制作機組基礎時，基礎需比機組外形尺寸單邊大150mm，定位尺寸請參考外形圖中基礎安裝孔尺寸。
2、機組安裝時，應預留維修空間、水管接管、冷媒接管或風管安裝空間。
3、水冷機進出水管應按機組標示安裝，進出水管在機組連接處應設有防振軟管。進水管應安裝水過濾器，以防止異物進入或換熱器結垢，降低換熱效果。
4、室外機應安裝于通風良好空間，吹出或吸入空氣不受阻礙的地方，避免安裝在附近有熱源、污染或易燃易爆的場所。
LD120NH水冷冷風型單元式空調機訂貨參考事項
1、樣本中技術參數中的制冷量、風量、機外靜壓、加熱量等數據如不能滿足客戶要求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
2、壓縮機標準配置R22為知名品牌渦旋壓縮機，如客戶有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
3、機組加熱器標準配置為電加熱形式。本公司可為客戶提供其它電加熱量或加熱形式(如熱水加熱、蒸汽加熱)的機組，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
4、控制器標準配置為：36HP(含36HP)以下機組采用主令開關，操作簡易;其它采用可編程控制器及可視文本操作器，操作智能化。如客戶有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
5、本樣本提供的技術參數值均為名義工況下的數據，僅供參考，建議使用時根據實際工況進行修正，請參考附錄。
6、機組制冷劑標準配置為R22、R407C。如需用R134a，對應的性能參數請咨詢本公司，確認后請?jiān)谟嗀浖夹g(shù)協議書中注明。
7、標準配置機組30HP(含30HP)以上配高、低壓壓力表，如有其它需求，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
8、機組過濾器濾料標準配置為可清洗雙層尼龍網，如需其它過濾器請?jiān)谟嗀洉r(shí)注明。
9、若配管管長(單程)超過30m，需作為非標設計，請先與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
10、若機組需做防爆處理，請與我公司聯系確認，認可后請?jiān)谟嗀浖夹g(shù)協議書中注明。
11、機組出廠時自帶制冷劑，風冷型機組制冷劑充注于室外機。
12、所有機組外部的管道部件不包括在機組的供貨范圍，由用戶自行籌備。如客戶有其它特殊要求,訂貨前請簽訂技術協議書。
